現在旋窯主要有三種爐體構造:

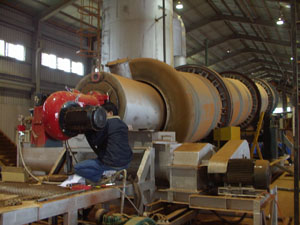

[1]爐管內加熱式旋窯:

各種產量的污泥乾燥,燒結;含汞/農藥/油汙/戴歐辛及溶劑之土壤熱脫附,垃圾焚化旋窯

溫度範圍: 300~1400度

燃料:瓦斯/柴油

典型客戶: 欣瀛科技(6套) / 達闊環境工程 / 中石化

旋窯式垃圾焚化爐 - 目前在固體或液體廢棄物處理科技發展中 , 最普遍而進步之焚化爐系統, 配合RTO的二次廢氣焚化爐,可得最大的節能

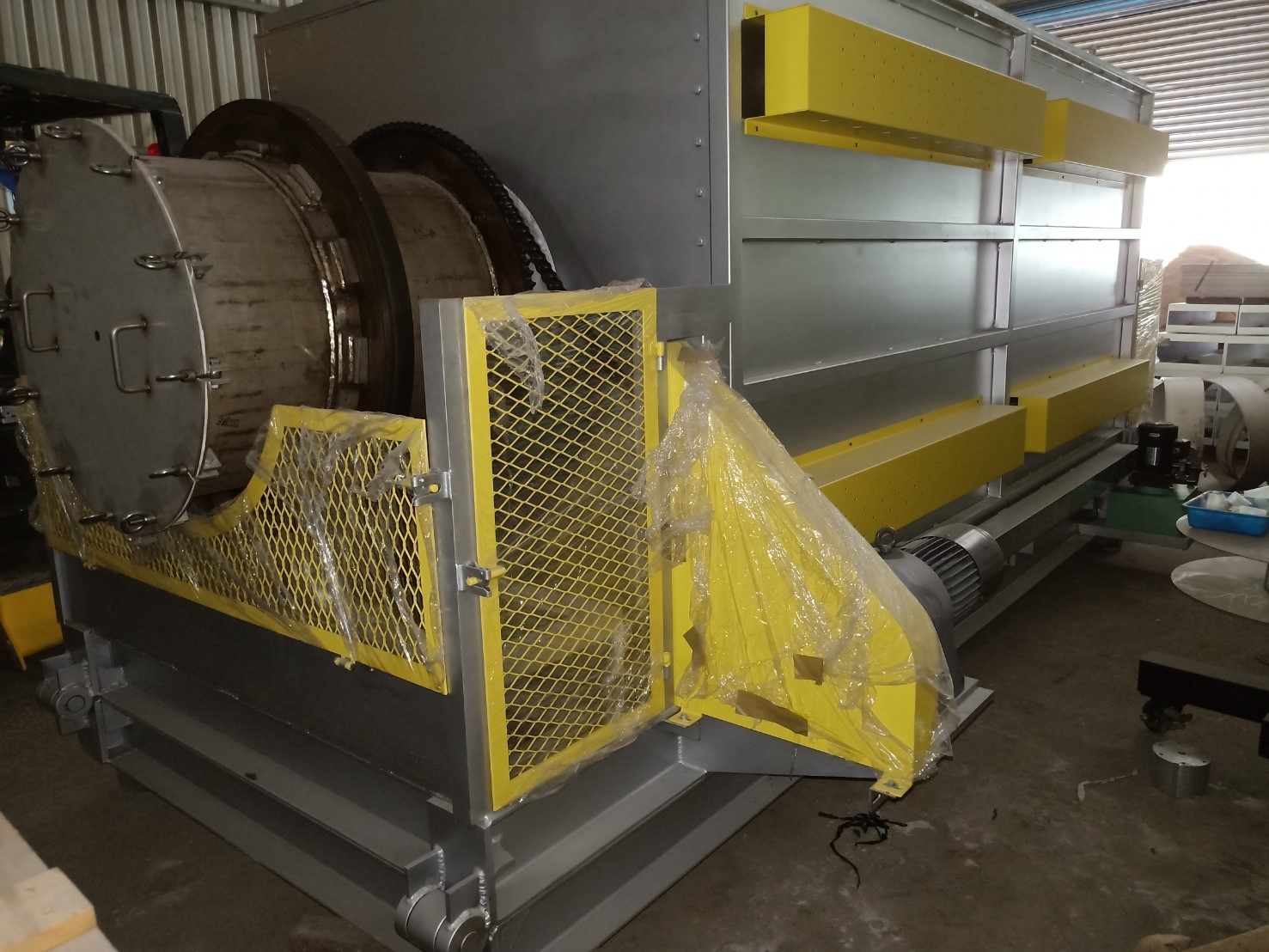

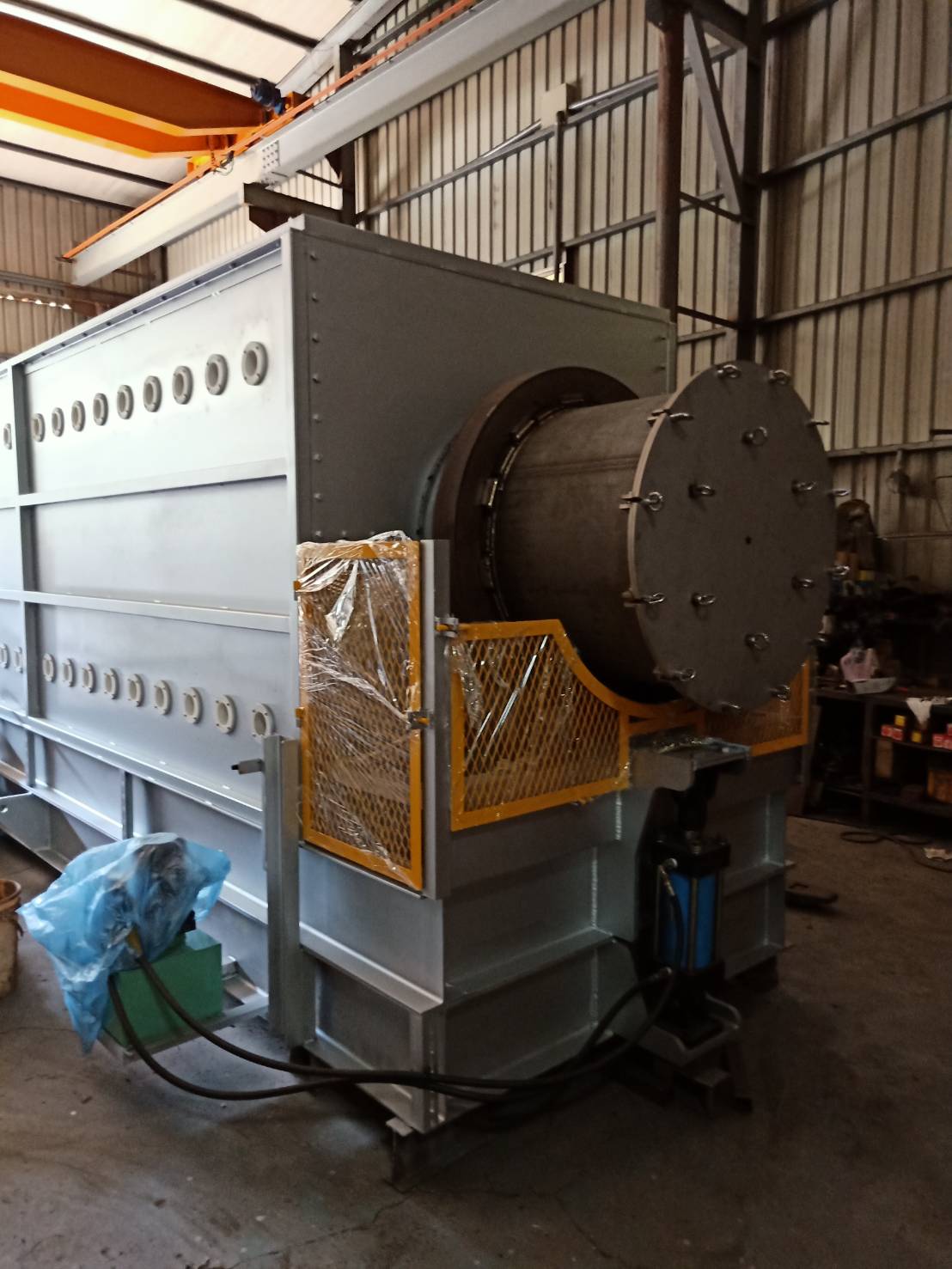

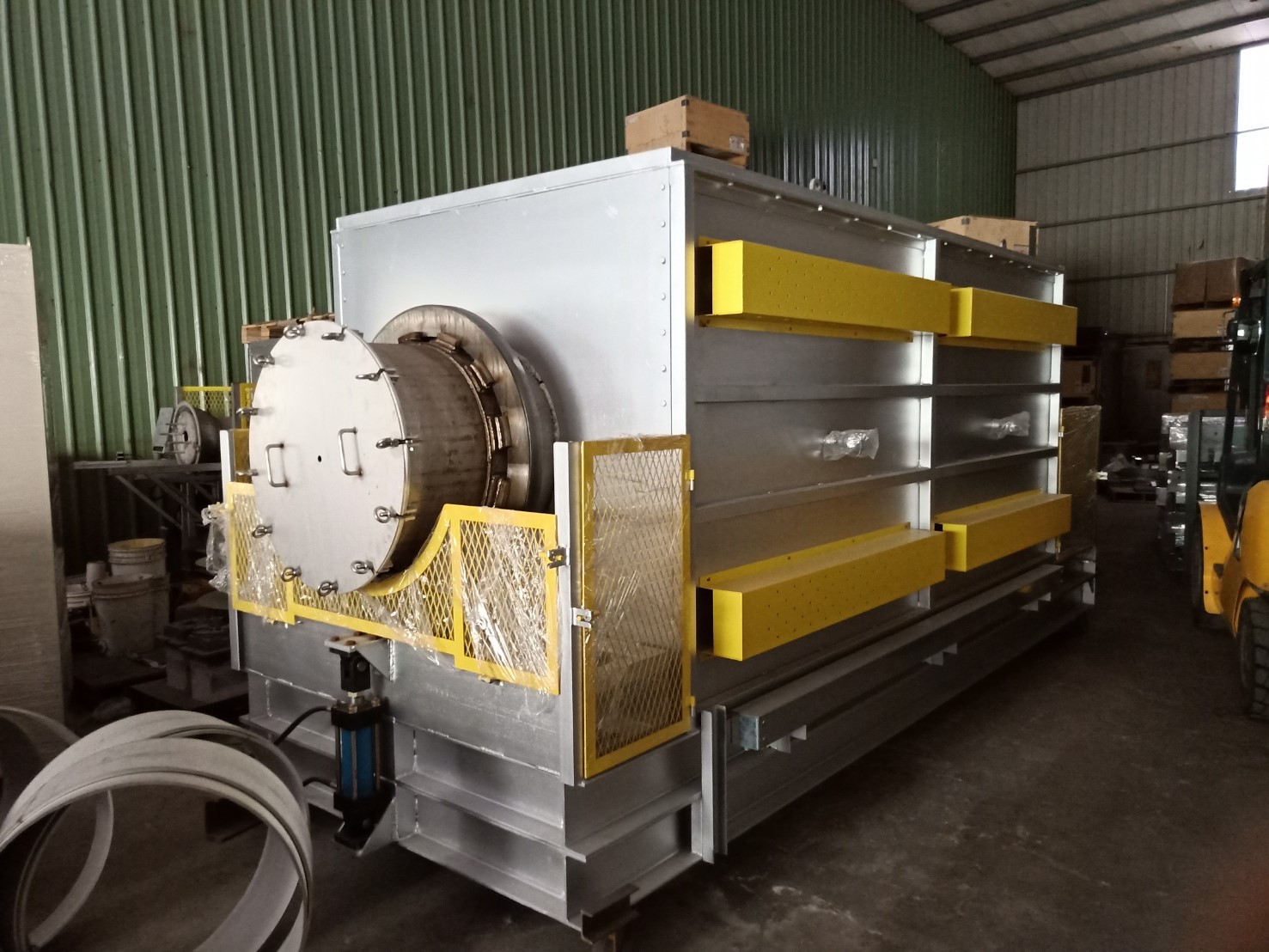

[2] 爐管外加熱式旋窯:

各種碳酸化物/氧化物乾燥,煅燒及氧化用, 氧化銅/氧化鋅/氧化錳/氧化鎳/氧化鐵/氧化鈷/氧化鎢/碳酸鋅/碳酸銅/碳酸鎳等等

溫度範圍: 200~1090度

燃料:電熱/瓦斯

爐管材質: SUS316L, SUS310S, Inconel 601

典型客戶: 越峰電子材料(X套) / 金友科技 / 新能化工(X套)

[3]內部瓷管式旋窯:

各種特殊材料煅燒,不能碰觸金屬起反應的應用,如鋰/磷酸鐵鋰電池材料/石墨烯等等

內部瓷管材質: 高純度氧化鋁/石墨

爐管材質: SUS316L, SUS310S, Inconel 601

溫度範圍: 300~1090度

燃料:電熱

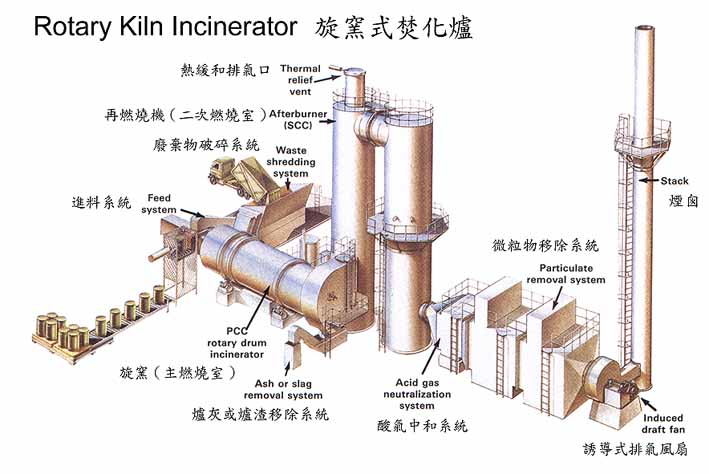

旋窯式焚化爐示意圖:

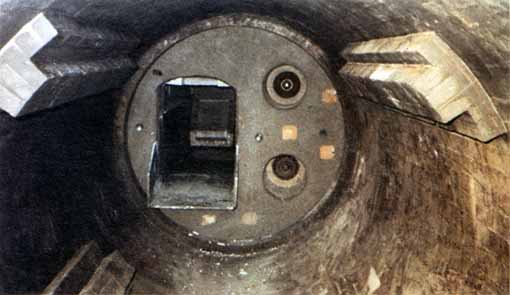

旋窯內視圖 : 左方為入料口, 右上方為主火燃燒機, 右下方為廢液/溶劑噴燃機, 窯內有四座植入爐體的撥料葉片, 可提供翻舉固體而增加與熱爐氣接觸之功能

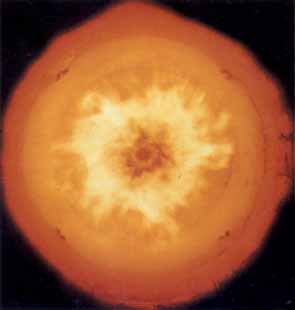

旋窯內主燃燒機所產生的巨大火焰

旋窯內廢液噴燃機中熊熊的火焰
